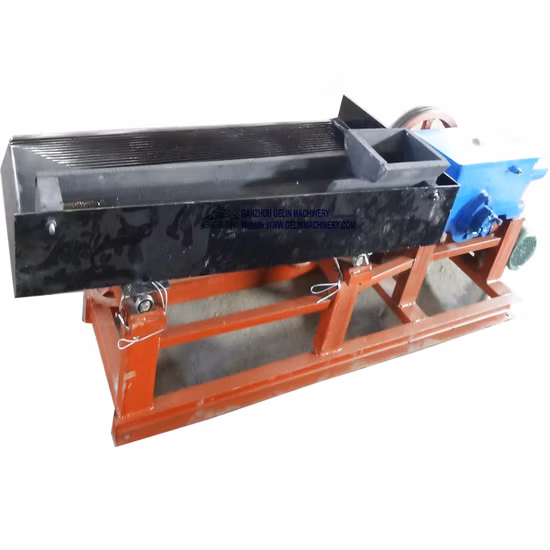

Máquina de laboratorio de minería de oro pequeña mesa vibratoria para pruebas

Información básica

N º de Modelo.	LY1100
Material	Acero carbono
Característica de los materiales	Resistente al aceite
Certificación	ISO9001:2008, CE
El ahorro de energía	El ahorro de energía
Garantía	1 año
Color	Negro
personalizado	personalizado
Condición	Nuevo
Servicio postventa	1 año
OEM	Sí
Paquete de transporte	Paquete de madera
Especificación	1100*500*430mm
Marca comercial	WKD
Origen	Porcelana
Código hs	8474202000
Capacidad de producción	500 sistemas/mes

Descripción del Producto

La mesa vibratoria es ampliamente utilizada para clasificar minerales. Su función principal es clasificar la mezcla bruta y concentrada después de la separación por gravedad de los minerales. (Como concentrado en bruto clasificado por plantilla y mesa vibratoria). El tamaño de partícula del proceso oscila entre 2 mm y 0,074 mm. El efecto de separación es especialmente para minerales con una variedad de minerales de sulfuro. Tiene las siguientes ventajas en comparación con la mesa dorada: es fácil observar los cambios de lodo en la mesa vibratoria; fácil de operar; Tiene muchas especificaciones diferentes para elegir.

Está probado por una gran cantidad de datos de producción reales y comentarios de la información posventa del cliente que esta mesa vibratoria de separación de minerales por gravedad es de operación simple en el proceso de producción. El efecto de separación es especialmente prominente para la mina de tungsteno, incluido el azufre y otros minerales de sulfuro. En segundo lugar, su capacidad es mayor que la mesa vibratoria 6-S. Sus costos generales de producción son mucho más bajos que los de la mesa vibratoria 6-S.
Solicitud

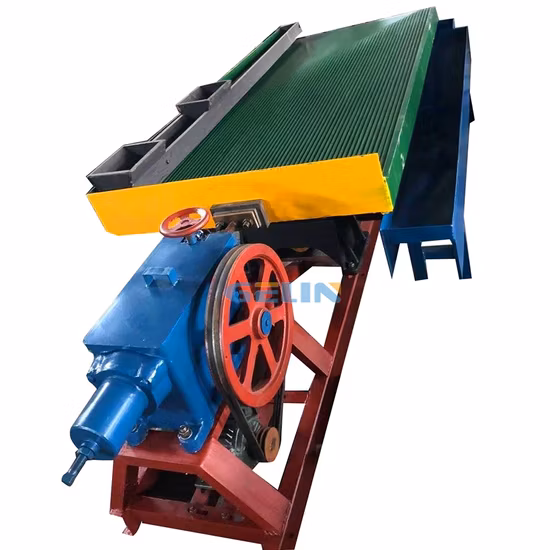

El principio de funcionamiento de la mesa vibratoria del equipo de separación de minerales es utilizar la acción combinada de la diferencia de gravedad específica de los minerales clasificados, el movimiento alternativo de la superficie del lecho y el flujo de agua oblicuo transversal y el riffle (o ranura de muesca), para permitir capas sueltas de minerales en la superficie del lecho y la zonificación en forma de abanico. Luego se pueden producir diferentes productos. Esta máquina se compone de tres partes, es decir, el cabezal de la mesa vibratoria, la superficie de la mesa vibratoria, así como el rodamiento y el gradiente de ajuste.1. Cabezal de mesa vibratoria: Este es un mecanismo de tipo biela excéntrica. El motor impulsa los ejes excéntricos para girar y la biela para moverse hacia arriba y hacia abajo. Cuando la biela empuja hacia abajo el resorte de compresión de la placa basculante, la varilla de tracción impulsa la superficie de la mesa para que se mueva en la dirección del cabezal de la mesa. Cuando la biela lo empuja hacia arriba, a través de la tensión del resorte, hace que la superficie de la mesa se mueva en la dirección opuesta. Cuando están vinculados, el movimiento de rotación del eje excéntrico se cambia a un movimiento diferencial alterno horizontal de la superficie de la mesa.2. Mesa vibratoria para superficie de mesa dorada: se compone principalmente de techo vibratorio, armazón de acero, plástico reforzado con fibra de vidrio y superficie resistente al desgaste, tanque de agua de alimentación, tolva de alimentación y barra de tracción. La superficie de la mesa adopta una estructura compuesta de esqueleto de acero FRP. Es decir, los plásticos reforzados con fibra de vidrio se pegan sobre un esqueleto de acero para formar una superficie sólida de plástico reforzado con fibra de vidrio. Su anterior utiliza materiales a prueba de abrasión para hacer la superficie y el riffle (ranura de muesca).3. Mecanismo de gradiente de ajuste y cojinete: mesa vibradora para oro El mecanismo de gradiente de ajuste y cojinete se compone principalmente de una placa de soporte de agitación, una placa de asiento de ajuste, un asiento de silla y una varilla de tornillo de ajuste. La placa de soporte de agitación permite que la superficie de la mesa haga un movimiento alternante de arco hacia adelante y hacia atrás en el plano vertical. La placa de soporte de agitación y la caja de agitación se fijan en el tablero del asiento de ajuste con acero de canal de agarre. Cuando se usa la varilla del tornillo de regulación del volante para hacer que la tabla del asiento de ajuste gire sobre el asiento del sillín, se puede ajustar el gradiente transversal de la superficie de la mesa.

Parámetros técnicos

Rendimiento del modelo		LS	LY	LY	LY
Tamaño de pantalla (mm)		4500×1850×1560	3000×1620×1100	2100×1050×850	1100×500×430
Longitud de la carrera	milímetro	10-30	6-30	12-28	9-17
Frecuencia	T/min	240-420	210-320	250-450	280-460
Pendiente horizontal	Grado	0-5	0-10	0-8	0-10
Rango de alimentación	Arena	-2	-2	-2	-2
(mm)	mineral
	limo	-0.074	-0.1	-0.074	-0.074
Densidad de alimentación	%	10-30	-	10-30	10-30
Capacidad (t/h)	mineral de arena	0.5-1.8	0.7-1.5	0.4-0.8	0.1-0.2
	limo	0.5-0.8	0.4-1	0.3-0.5	0.05-0.1
Consumo de agua	t/h	0.4-0.7	0.3-1.5	0.2-1	0.1-0.5
Motor	modelo	Y70L-4	Y100L-4	Y90L-4	Y80L-4
	Fuerza	1.1	1.1	1.1	0,55
	kilovatios
	Velocidad de rotación	1400	1400	1400	1400
	rpm
correa trapezoidal (mm)		A-2000	A-1033	B-2007	A-1245
Tamaño (mm)		5600×1850×860	4075×1320×780	3040×1050×1020	1530×500×800
Largo × ancho × alto

Imágenes detalladas
